光伏發電站如何通過逆變器與變壓器接線
時間：2021-10-14 人氣： 來源：山東合運電氣有限公司
在光伏電站與電網銜接時，需要做的一項重要工作就是逆變器與變壓器接線通電，又被稱為發電單元與升壓變的接線方法，今天咱們來了解一下這個問題。

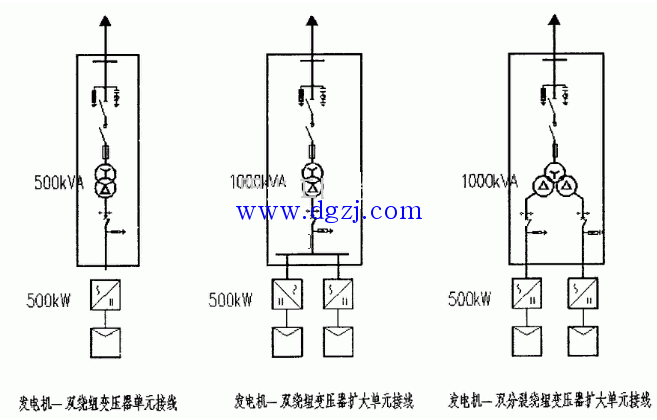

電工網曾發文指出“發電單元與升壓變的接線，主要指的是逆變器與變壓器的接線，是光伏電站與電網銜接的第一步，也是最關鍵的一環。目前，光伏逆變技術已臻成熟，市場上大型逆變器單機最常用機型為500KW型，由此而知，大型光伏電站中500KW為最小發電單元，其與升壓變的連接方式有如下三種形式（如下圖）”
具體實現方法為
1、500KW發電單元與1臺500KVA雙繞組升壓變組成發電機-雙繞組變壓器單元接線。
2、兩個500KW發電單元與一臺1000KVA雙繞組升壓變組成發電機-雙繞組變壓器擴大單元接線。
3、兩個500KW發電單元與一臺1000KVA雙分裂三繞組升壓變組成發電機-雙分裂變壓器擴大單元接線。
以上三種不同方法各有各的優點，方案一適合場地分散，多點并網的方式。而方案二的經濟性和電氣安全性較高，方案三更適合大型集中式應用。
關于光伏發電站如何通過逆變器與變壓器接線，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多光伏,發電站,如何,通過,逆變器,與,變壓器,在相關知識。
