浙江大有集團余杭分部：“無人機”最新技術參與光伏自主設計
時間：2022-11-27 人氣： 來源：山東合運電氣有限公司
9月19日，浙江大有集團余杭分部勘察人員正在空曠的場地上操作著無人機搖桿。
此次勘察大有余杭分部設計院對無人機測量設備進行了優化升級，使用的是最新的RTK技術。
RTK是一種以載波相位觀測值進行實時動態相對定位的技術，它能夠實時地提供測站點在指定坐標系中三維定位結果，并達到厘米級精度。在RTK作業模式下，基準站通過數據鏈將其觀測值和測站坐標信息一起傳送給流動站，流動站不僅通過數據鏈接受來自基準站的數據，還要采集GPS觀測數據，并在系統內組成查分觀測值進行實時處理，同時給出厘米級定位結果，過程不足一秒鐘。
相較于以往的測繪技術，無人機RTK測繪成本低、機動性強、數據處理自動化程度高、所需作業人員少，尤其是在精度方面有了顯著的提高。
“以前我們的測繪圖紙需要需要測量大量的數據才能做到精準，而且屋頂的測繪難度比地面大，現在我一個人在地面就能完成全部的測繪內容，并且得到的數據很準確，這大大提高了工作效率。”勘察人員趙策看著操作界面說到。

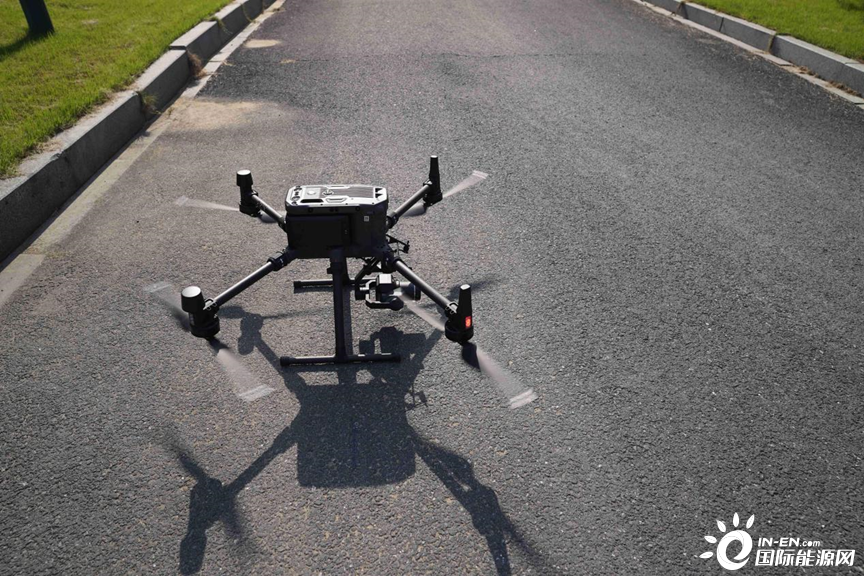

據了解此次無人機進入光伏自主設計，分為外業與內業兩部份。外業部分主要是使用M300RTK無人機加裝高精度禪思P1鏡頭，通過建圖航拍設定航點航線，環繞飛行目標建筑物，采集所需的圖片以及坐標點信息。內業部分則是通過DJI Terra軟件將采集到的信息進行重組建模，所建模型可分為2D正射投影模型和3D立體模型，再通過3DMAX軟件將模型取出，轉入autodeskcad進行光伏設計。
運用此項技術大大減少了設計人員勘察現場的工作量，只需一次無人機飛行便可以得到目標建筑物和周圍建筑、地貌的模型及具體信息，無需反復重復地去勘察現場，此項技術也大大提高了設計人員的設計精度，內業處理所建立體模型包含任意位置的準確經緯坐標，也可以直接在模型上進行測量建筑物的長、寬、高、投影面積，誤差在厘米以內。
后續浙江大有集團余杭分部將進一步加大科學研發力度，提升數智化管理能力，將光伏板建設與“雙碳地圖”相結合，為綠色電網插上創新翅膀，助力社會經濟高質量發展。
