Vienna整流器
時間：2022-10-18 人氣： 來源：山東合運電氣有限公司
Vienna整流器是脈沖寬度調變的整流器，可以接收三相交流電源，也是功率因數修正電路，是Johann W.Kolar在1990年發明。
特點
Vienna整流器的特點如下：
三相三電平的PWM整流器，其中包括三個功率晶體，可以控制輸出電壓。
輸入只需要三條電源線，不需要連接對應中性點的線
主回路維持電阻特性[來源請求]
升壓式架構（輸入電流連續）
單向的功率流動[3]
高功率密度
低的導通共模EMI噪聲
要控制使中性點電壓穩定，比較簡單
低復雜度，實現成本低
低導通損失
在電源三相不平衡，或是電源失效時，仍有可靠的行為特性（保證有類似電阻的特性）
拓樸
Vienna整流器是三相三電平的PWM整流器。可以視為是三相的二極管電橋，配合整合式的升壓轉換器。
應用
Vienna整流器可以用在任何有用六個開關的轉換器，希望產生弦波輸入電流以及可控電壓輸出的情形，而且能量不需回灌到電路的應用下。在整務上，若有足夠空間，可以證明額外硬件成本的合理性時，適合使用Vienna整流器。包括：
電信電源
不間斷電源
交流驅動器的交流輸入端

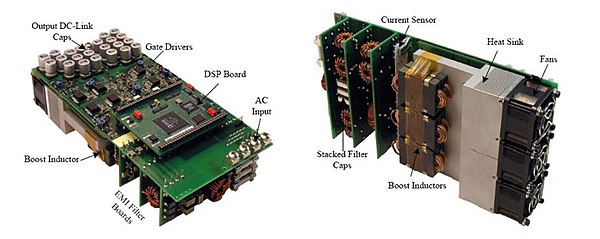

右圖有風冷10 kW Vienna整流器（載波頻率400 kHz），有弧弦波輸入電流以及可控輸出電壓。大小是250mm x 120mm x 40mm，功率密度是8.5 kW/dm3，總重2.1 kg。
關于Vienna整流器，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多Vienna,整流器,Vienna,整流器,是,脈沖,寬度,調相關知識。
