固德威逆變器助力大學校園綠色用電

目前，固德威HT系列機型已廣泛應用于工商業電站，基于固德威120/100kW逆變器的組串式解決方案起到了降本增效的作用，獲得了投資方或業主的肯定。

HT工程案例

本次固德威的技術人員應項目方的要求，來到了德州某校園光伏電站項目現場進行并網前設備的檢查和調試，同時本文以項目籌備期、建設期和運維期三個階段介紹該項目情況。

一、項目前期籌備

項目地為德州某學校，由德州XX新能源投資建設，德州XX通過和學校領導、物業公司多次磋商，采取了能源合同管理的模式，項目采用“自發自用，余電上網”多點低壓接入模式，光伏發電的電以75折的價格賣給學校（學校正常用電在0.8元）。

項目總裝機量為1.3MWp , 分9個并網點接入學校原變壓器的低壓側，該電站共由5072塊太陽能電池組成，年平價利用小時數超過1300個小時（水泥屋面最佳傾角），發電量近170萬電/年，可創造近100萬/年的收益，預計項目5年內可以收回成本。

通過前期勘測，確定了每個屋面（包括公寓、食堂、圖書館、辦公樓和實驗樓等）的安裝容量，考慮到單個屋面的直流組串不跨接，確定使用固德威100/50kW倆種型號的逆變器，組件采用22~24一串接入逆變器。

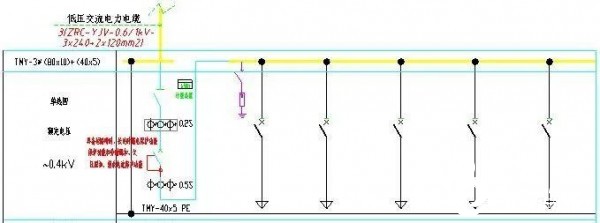

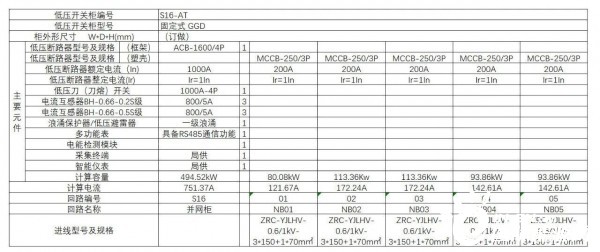

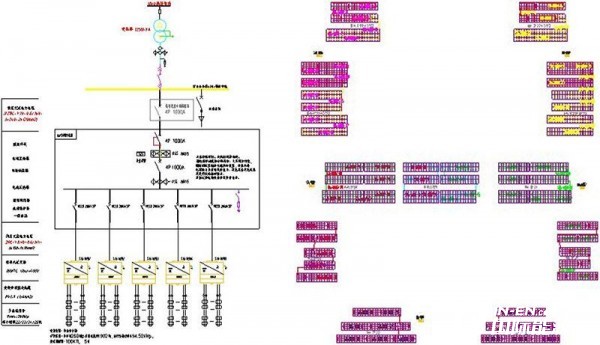

辦公樓電氣圖 辦公樓組串接線圖

二、項目建設期

整個項目的建設期為2個月。工作內容包括前期進場準備、支架基礎、支架安裝、橋架安裝、光伏線放線連接、逆變器安裝、交流線纜放線、全場防雷接地、配電柜安裝、并網調試、組件及電氣設備測試、檢修通道及水洗系統測試、并網啟動等。

2.1 基礎和支架（10~14天）

2.1.1 水泥基礎

屋面是水泥屋面，基礎圓柱體的水泥墩結構，預埋M12的U型螺栓，預埋深度為180mm。

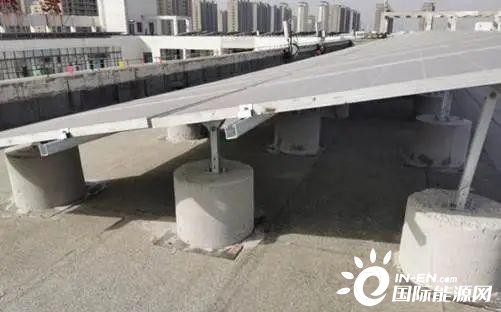

水泥基礎

2.1.2 支架安裝

整個現場有單排10度角、雙排10或20度角、三排10度角三種安裝形式,通過抬高傾角降低組串前后排間距，方便安裝更多數量的組件。對于有坡度的屋面，還需要利用支架進行找平。

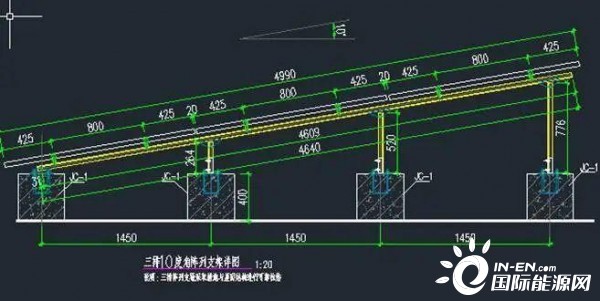

三排10度角安裝

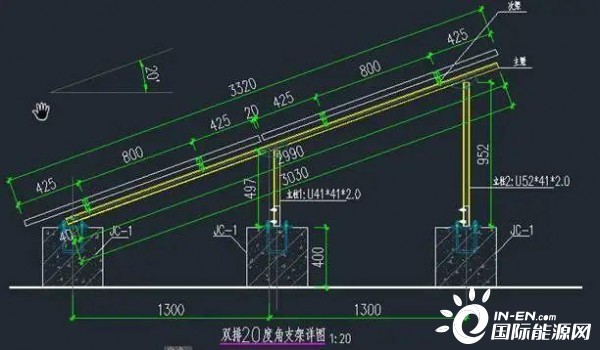

雙排20度角安裝

2.2組件安裝（3~5天）

現場組件采用多晶60片組件，組件采取豎排平鋪的方式，沒有周邊建筑的遮擋從而也不存在陰影遮擋的問題；另外組件與組件之間預留了充足的空間，方便后期的運維工作。組件是非常容易積灰的，后期要定期清洗。

組件安裝完成圖

2.3 逆變器安裝（2~3天）

逆變器采用固德威GW100K-HT/GW50KS-MT機型，按照經濟性原則，逆變器靠近組件陣列安裝，在水泥混凝土屋面，可以利用組件支架背面進行安裝，逆變器預留足夠的間距散熱。

固德威工商業產品有30/36/40/50/60/80/100/120kW多個功率段機型，可以滿足工商業電站的一切需求，其中以HT 120/100kW降本增效最為明顯，HT最大效率可達98.6%，具備多路MPPT，15A大電流兼容高功率&雙面組件，集成PID修復功能，智能風冷，夏季發電更高；支持最大300mm?鋁線/鋁合金線纜和直流組串二匯一，節約交直流線纜成本。

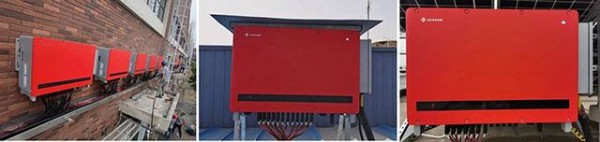

逆變器安裝圖（接線前）

2.4 電纜與接地（5~7天）

組串至逆變器的電纜采用PV 1-F 1*4mm?光伏專用電纜，沿支架橫梁敷設；逆變器交流電纜采用鋁合金電纜YJLHV22-0.6/1kV-3*150+2*70mm?，在橋架內敷設，電纜在進入和引出橋架時外部套了皮管，防止電纜的磨損破壞。

小固提醒：當逆變器交流側接線完成，建議用防火泥對間隙進行填充和密封。

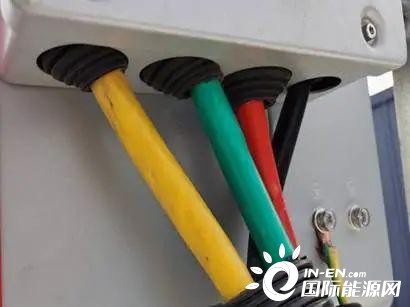

逆變器交流線纜

陣列四周通過扁鋼與原屋面接地裝置可靠連接，逆變器外殼進行重復接地，線纜槽之間多處防雷接地措施。

2.5 接入配電柜（2~3天）

在不同的并網點安裝9個定做好的配電柜，再把交流線纜接入相應的配電柜里，等待電網公司安裝電表。

并網點9-綜合辦公樓

三、運營期

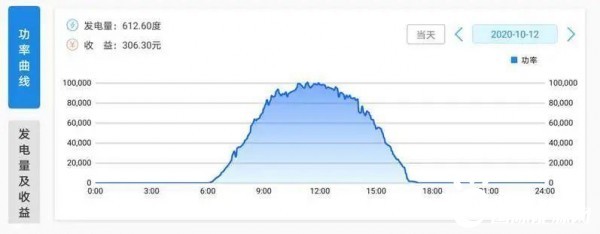

在通過電網公司驗收并網后，觀察到電站運行無異常，電站發電量超出預期，下圖是其中一臺GW100K-HT在10月21日發電曲線，累計發電為600多度。

發電數據 （單臺單天）

電站穩定的運行離不開高質量的設備，另外安裝運維方面也是值得大家注意的，下面小固列了一些工商業項目中的注意事項：

· 組件壓塊需要緊固，防止組件跌落損壞；

· 組件做好有效的接地，防止系統報絕緣或接地故障；

· 逆變器安裝牢靠，并且預留一定的空間，有利于散熱和通風；

安全高效的工商業光伏電站離不開規范標準的安裝，長期穩定的光伏電站又離不開專業化的運維；電站依托固德威智慧能源管理平臺，可以精確定位到每個電站、設備、組串，高效快速的反映故障信息，給出合理化建議。

總結

學校作為政府的教育機構，運營穩定，土地產權明確，房屋結構較好，一般不會有較大的改造，用電量穩定，電站收益相對高。有助于建設環保節約型校園，綠色用電，讓學生對新能源有更加直接的認識，激發學生研究的熱情。

固德威提供光伏、儲能、智慧能源整體解決方案，助力每一幢建筑都能成為發電站，每一幢建筑都可以用上清潔能源。
